Puntos TXT

Manual de uso completo

Puntos TXT: importar, exportar y rotular puntos

Lleva los puntos del fichero de la estación o del GPS a AutoCAD (y de vuelta), con número, cota y código rotulados.

Para qué sirve

• Vuelcas el fichero de campo (.txt o .csv) y en segundos tienes los puntos dibujados en su cota, con el número, la cota y el código al lado, cada cosa en su capa.
• Da igual cómo venga el fichero: con comas, con punto y coma y coma decimal (el típico de Excel en español), con tabuladores o con espacios. Con cabecera o sin ella.
• Sacas a fichero los puntos de un plano (los tuyos o los de otro) para replantear o para pasárselos a otro programa.
• Rotulas la cota de puntos que ya están dibujados, en absoluta o relativa a una cota de proyecto, y ves en rojo los que se salen de tolerancia (control de soleras, explanadas, forjados...).

Comandos

Paso a paso

PTXT: importar

1. Escribe PTXT y elige el fichero.
2. Te enseña las primeras líneas del fichero para que veas en qué orden vienen las columnas.
3. Orden de columnas <NXYZC>: escribe con letras qué hay en cada columna (ver «Formatos de fichero» más abajo). Intro acepta el valor que sale entre < >.
4. ¿Una capa por código? <No>: con Si, cada código va a su capa (PT_BOR, PT_ARB...). Con No, todos a PT_PUNTOS.
5. ¿Rotular número? ¿Rotular cota? ¿Rotular código?: Si/No para cada uno.
6. Altura de texto en m <0.25> y decimales de la cota <3>: solo los pregunta si vas a rotular algo.
7. Si los puntos no se ven en pantalla (PDMODE 0 o 1), te ofrece dibujarlos como aspa (PDMODE=3, y PDSIZE igual a la altura de texto si estaba a 0).
8. Crea los puntos, hace zoom a ellos y te da el informe: cuántos puntos ha creado, qué separador ha detectado y qué líneas se ha saltado (con su número de línea, para que las mires).

EXPTXT: exportar

1. Escribe EXPTXT y selecciona los puntos (vale una ventana sobre todo el plano: solo coge puntos y bloques).
2. Elige el fichero de salida.
3. Orden de columnas <NXYZC>: las mismas letras que al importar.
4. Separador [Coma/Puntoycoma/Tabulador/Espacio] <Coma>.
5. Separador decimal [Punto/Coma] <Punto>: solo si el separador no es la coma. Para abrirlo en Excel en español, punto y coma con coma decimal.
6. Decimales <3>.
7. Si hay puntos sin número guardado (no vienen de PTXT), pide el número inicial <1> y los numera seguidos.
8. Si hay puntos sin código guardado, pregunta si el código va vacío o con el nombre de la capa.

Los puntos salen en el orden en que se crearon: si importaste un fichero con PTXT, salen en el mismo orden que en el fichero.

ETCOTAS: rotular cotas

1. Escribe ETCOTAS y selecciona los puntos (vale ventana: solo coge puntos).
2. Cota [Absoluta/Relativa] <Absoluta>. Con Relativa pide la cota de referencia: el rótulo es Z del punto menos la referencia, con signo (+0.012, -0.008).
3. Decimales <3> y altura de texto <0.25>.

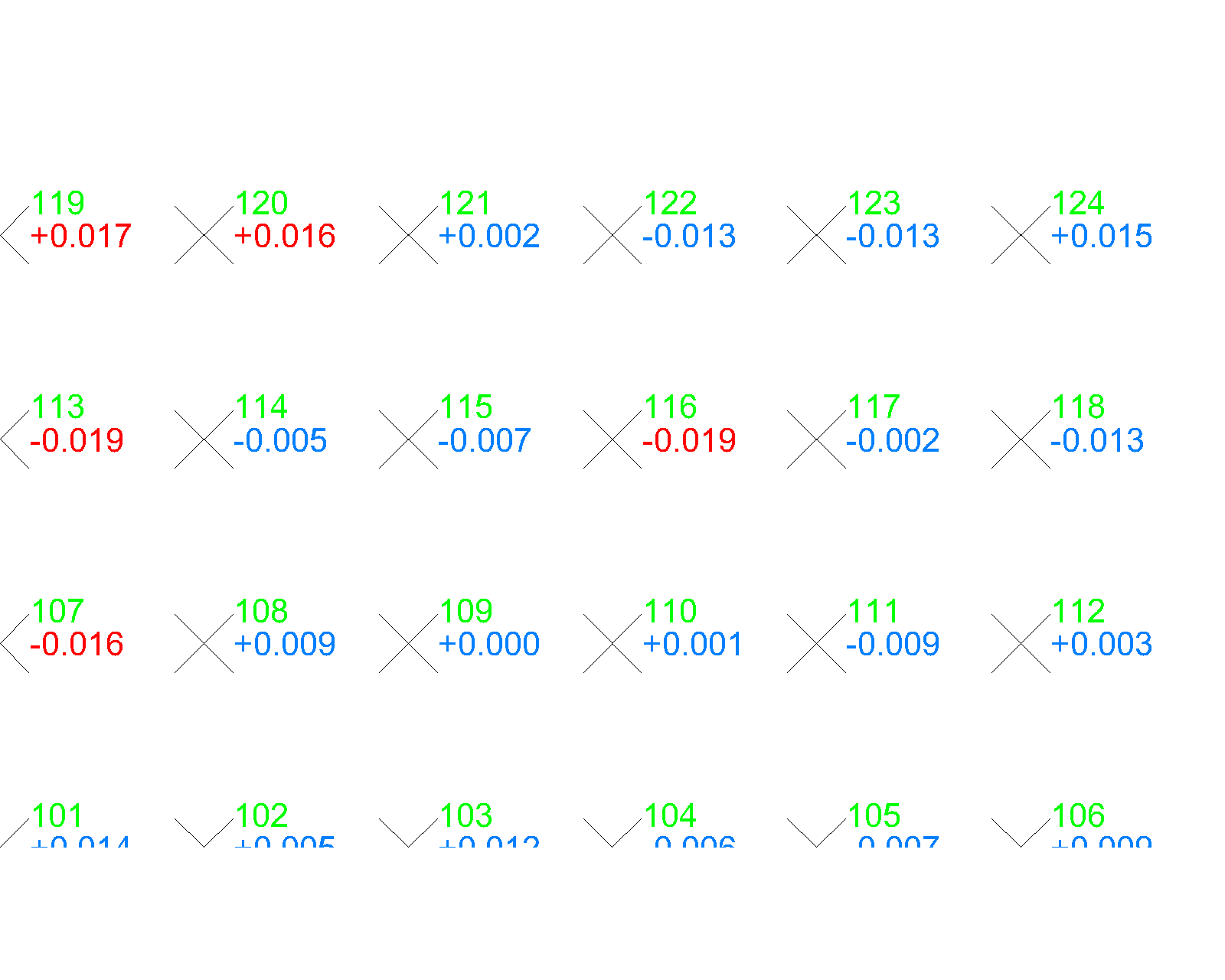

4. ¿Resaltar en rojo las cotas fuera de un rango? <No>. Con Si pide mínimo y máximo, sobre el valor que se rotula (en relativa, por ejemplo -0.015 y 0.015). Los rótulos fuera de rango salen en rojo; los demás, con el color de la capa.

Si un punto ya tiene rótulo de cota (de PTXT o de un ETCOTAS anterior), lo cambia en el sitio en vez de poner otro encima. Así puedes pasar de absoluta a relativa, o cambiar la referencia, todas las veces que quieras. Si has movido un rótulo a mano, se queda donde lo dejaste.

Formatos de fichero admitidos (PTXT)

Una línea por punto. El separador lo detecta solo:

Orden de columnas: se escribe con letras, una por columna, en el orden en que vienen:

Ejemplos:

El orden se recuerda para la siguiente vez dentro de la misma sesión de AutoCAD.

Qué se salta: las líneas vacías, las cabeceras (Numero;X;Y;Z;Codigo) y cualquier línea en la que X, Y o Z no sean números. No hace falta quitarlas del fichero: se cuentan y el informe te dice cuántas son y en qué línea están las primeras.

Códigos con espacios: con separador espacio, si el código es la última columna se lee entero (BORDE ACERA). En los demás separadores el código puede llevar espacios sin problema.

Tildes y eñes: ficheros ANSI (los de siempre de Windows) y UTF-8, con o sin BOM.

Opciones y valores por defecto

Los valores se recuerdan mientras no cierres AutoCAD.

Qué crea en el dibujo

• Los rótulos son textos de una línea (TEXT) con el estilo de texto actual, escritos derechos según la vista que tengas en pantalla (aunque la vista o el SCP estén girados).
• Cada punto lleva guardados su número y su código (datos extendidos PTXT). Por eso EXPTXT los recupera aunque hayas borrado los rótulos, y otras rutinas de la colección (simbología) los pueden leer.
• Cada rótulo sabe de qué punto es: por eso ETCOTAS cambia el rótulo existente en vez de duplicarlo.
• Si un código coincide con una de las capas de rótulos (por ejemplo, el código COTA), esos puntos van a PT_COTA_P, para no mezclarlos con los textos.
• PTXT y ETCOTAS se deshacen de una vez con H (deshacer).

Limitaciones conocidas

• Solo lee ficheros de texto con una línea por punto. No lee formatos propios de estación (.gsi, .raw, .job...): expórtalos antes a .txt o .csv desde el programa de la estación.
• Coordenadas en notación científica (7.253E+05) o con separador de miles (725.300,000) no se leen: esas líneas se saltan y salen en el informe.
• Si la Z de una línea está vacía, la línea se salta (no se crea un punto con cota 0 sin avisar).
• Con separador espacio, una columna vacía en medio de la línea descoloca las siguientes (varios espacios cuentan como uno). Al exportar con espacio, los espacios dentro de un código se cambian por _; lo mismo con el separador elegido dentro de un número o código (lo avisa).
• Coordenadas siempre en el SCU (el sistema general del dibujo), no en un SCP.
• Los rótulos no evitan solaparse entre puntos muy juntos: si se pisan, baja la altura de texto.
• Si giras la vista después, los rótulos no se recolocan: vuelve a lanzar ETCOTAS (la cota) o borra los rótulos e importa de nuevo.
• EXPTXT no lee atributos de bloques: el número y el código de un bloque salen de sus datos PTXT si los tiene; si no, numeración correlativa y código vacío o capa.
• El fichero exportado se escribe en ANSI (lo que Excel en español abre bien con doble clic).

Preguntas frecuentes

Me dice que no puede leer ninguna línea. El orden de columnas no cuadra con el fichero. Mira las primeras líneas que te enseña al principio y cuenta las columnas: si el fichero es X,Y,Z y pides NXYZC, no hay columna para todo. Escribe el orden real (XYZ).

Los puntos salen lejísimos o en vertical. Seguramente X e Y están cambiadas en el fichero (algunos equipos sacan primero el norte). Si lo detecta, te avisa; importa otra vez con NYXZ.

No veo los puntos. Acepta la pregunta de PDMODE o cambia tú PDMODE (3 = aspa) y PDSIZE (tamaño en metros).

¿Puedo exportar los puntos de un plano que no he importado yo? Sí. Selecciónalos con EXPTXT: les pone número correlativo desde el que digas y, si quieres, el nombre de la capa como código.

¿Cómo compruebo una solera contra su cota de proyecto? ETCOTAS, Relativa, cota de proyecto como referencia, y rango con la tolerancia (por ejemplo -0.015 y 0.015). Lo que se sale queda en rojo.

Requisitos

AutoCAD 2021 o posterior (versión completa, no LT). Probado en AutoCAD 2026.

Instalación

1. Escribe APPLOAD en AutoCAD.
2. Busca el archivo de la rutina y pulsa Cargar. En la línea de comandos verás «Puntos TXT v1.0 cargado».
3. Para que se cargue siempre al abrir AutoCAD: en la misma ventana de APPLOAD, en Conjunto de aplicaciones de inicio, pulsa Contenido..., Añadir... y elige el archivo.

En la carpeta ejemplo tienes ficheros de puntos para probar (LEEME.txt explica cada uno) y un dibujo con el resultado.
